淺談電纜分支箱的效果及產品型號介紹
時間:2021-11-06 11:21:06 點擊次數:805

一、電纜分支箱的定義

電纜分支箱是配電線路中,電纜與電纜,電纜與其它電器設備聯接的中心部件,其聯接組合方法簡略便當,活絡,具有全絕緣、全封閉、防腐蝕、免維護、安全可靠等功能,廣泛用于商業中心、工業園區、城市住宅小區及大量的城市電網改造工程。

二、電纜分支箱的效果:

隨著配電網電纜化進程的開展,當容量不大的獨立負荷散布較會集時,可運用電纜分支箱進行電纜多分支的聯接,由于分支箱不能直接對每路進行操作,僅作為電纜分支運用,電纜分支箱的首要效果是將電纜分接或轉接。

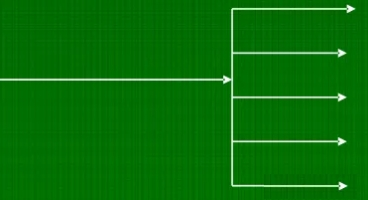

1.電纜分接效果:

在一條間隔比較長的線路上有多根小面積電纜往往會造成電纜運用浪費,所以送往用電負荷中心的電纜往往運用大電纜,通過電纜分支箱將大電纜分紅若干小面積電纜,由小面積電纜送入負荷點。這樣的接線方法廣泛用于城市電網中的居民小區供電、小用戶等供電。

2.電纜轉接效果

在一條比較長的線路上,制作廠生產的電纜長度無法滿足線路的要求,那就有必要運用電纜中心接頭或許電纜轉接箱。一般短間隔時分選用電纜中心接頭,但線路比較長的時分,依據經驗在1000M以上的電纜線路上,如果電纜有多個中心接頭,會影響電纜的安全工作,所以在其間考慮電纜分支箱進行轉接及延伸。

三、電纜分支箱的結構

常用電纜分支箱分為美式電纜分支箱和歐式電纜分支箱。

1.美式電纜分支箱:

是一種廣泛應用于北美區域電力配網體系中的電纜化工程設備,它以單向開門、橫向多通母排為首要特征,具有寬度小、組合活絡、全絕緣、全密封等明顯利益。依照額定電流一般可以分為600A主回路和200A分支回路兩種。600A主回路選用旋入式螺栓固定聯接;200A分支回路選用拔插式聯接,且可以帶負荷拔插。

美式電纜分支箱中選用電纜頭為:

T型電纜頭;T-Ⅱ型電纜頭;肘型電纜頭,這些電纜頭均適用于交聯聚乙烯絕緣電纜,其間200A肘型電纜頭適用于標稱截面為35mm2~120mm2的電纜,600A電纜頭適用于標稱截面于50mm2~500mm2的電纜。

帶電指示器:

美式電纜分支箱帶電指示器設備在電纜頭(肘型、T型、T-II )的測驗孔上,利用LED燈是否閃爍來判斷電纜是否帶電,當線路帶電時,帶電指示器的閃現燈連續閃爍,提示工作人員線路帶電;當線路不帶電時,帶電閃現器的閃現燈不閃爍,提示工作人員線路不帶電;可進行設備的維護。

帶電指示器包在半導電橡膠靴內,全絕緣,全密封,可帶電觸摸,能適應各種氣候。

故障指示器

美式分支箱的故障指示器設備在箱式變壓器、野外環網柜、電纜分支箱、變電站進出線以及饋線分支處,通過指示牌的翻轉來判斷線路故障(橙色標明發生故障,黑色標明正常工作狀況),以便于操作人員活絡查找故障,以減少故障停電時間,進步供電可靠性。

電纜故障指示器,選用高強度、耐氣候型極佳的塑料外殼制作而成,全絕緣、全密封,可帶電觸摸,適合于各種惡劣環境,能浸沒在水中可靠工作,且無須使命維護,當故障打掃后,故障指示器可主動復位。

美式分支箱的功用和特征:

①全絕緣、全密封結構,無需絕緣間隔,安全可靠保證人身安全。

②防塵、抗洪水、耐腐蝕、免維護,既可用于野外,也可浸在水中,適用任何惡劣環境。

③組合極為活絡,進出線分支多達八路,滿足多種接線要求。

④體積小、結構緊湊、設備簡略、操作便當。

⑤200A分支電纜接頭可作為負荷開關運用,帶負荷拔插,并具有阻隔開關的特征。

⑥可接短路故障指示器,便于活絡查找電纜故障。

⑦三芯電纜需大跨度穿插、施工難度大。

2.歐式電纜分支箱:

歐式電纜分支箱是近幾年來廣泛用于電力配網體系中的電纜化工程設備,它的首要特征是雙向開門、利用穿墻套管作為聯接母排,具有長度小、電纜擺放清楚、三芯電纜背面布置,不需大跨度穿插等明顯利益。其所選用的電纜接頭契合DIN47636標準。一般選用額定電流630A螺栓固定聯接式電纜接頭。

歐式電纜分支箱的功用和特征:

①全絕緣、全密封、全防護。

②進出線活絡,一般為一進三出四條支路,最多有8分支進出線。

③抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕。

④體積小、結構緊湊、設備簡略、操作便當。

⑤可設備帶電指示器,提示操作人員線路帶電。

⑥可設備電纜型故障指示器,便于活絡查找電纜故障。

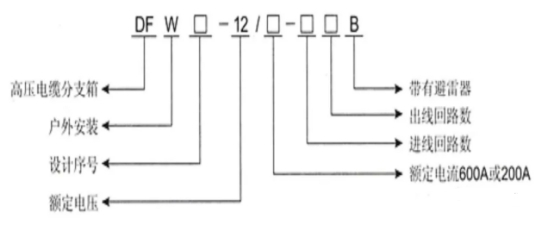

電纜分支箱的類型:

四、帶電可觸摸與帶電不可觸摸的電纜頭:

帶電可觸摸電纜接頭與帶電不可觸摸電纜接頭的首要區別:前者的硅橡膠電纜接頭內部有半導體屏蔽層,外有導電屏蔽層、通過金屬抱箍聯接接地,確保電纜接頭表面電位與地電位相同;而后者相同為硅橡膠電纜接頭,通過實測成果兩者對地電壓均為零值,但在實踐工作中、后者表面或許發生感應靜電,即表面具有懸浮電位,會引起電擊傷人。
